Fassadenschrauben



Fassadenschrauben für die Befestigung von Stahltrapezblechen oder Iso - Paneelen auf Holzunter- konstruktionen oder Stahlunterkonstruktionen.

Werkstoffe:  Edelstahl 1.4301 ( mit bauaufsichtlicher Zulassung gemäß 14.1-4 ), oder Stahl verzinkt

Schlüsselweite:   Sechskantkopf   3/8 Zoll

Dichtscheiben: wahlweise  16 mm, 19 mm, 22 mm, 25 mm, 29 mm, 45 mm, 70 mm oder mit Pilzdichtungen

Lagermäßige Abmessungen:
IMG_3697

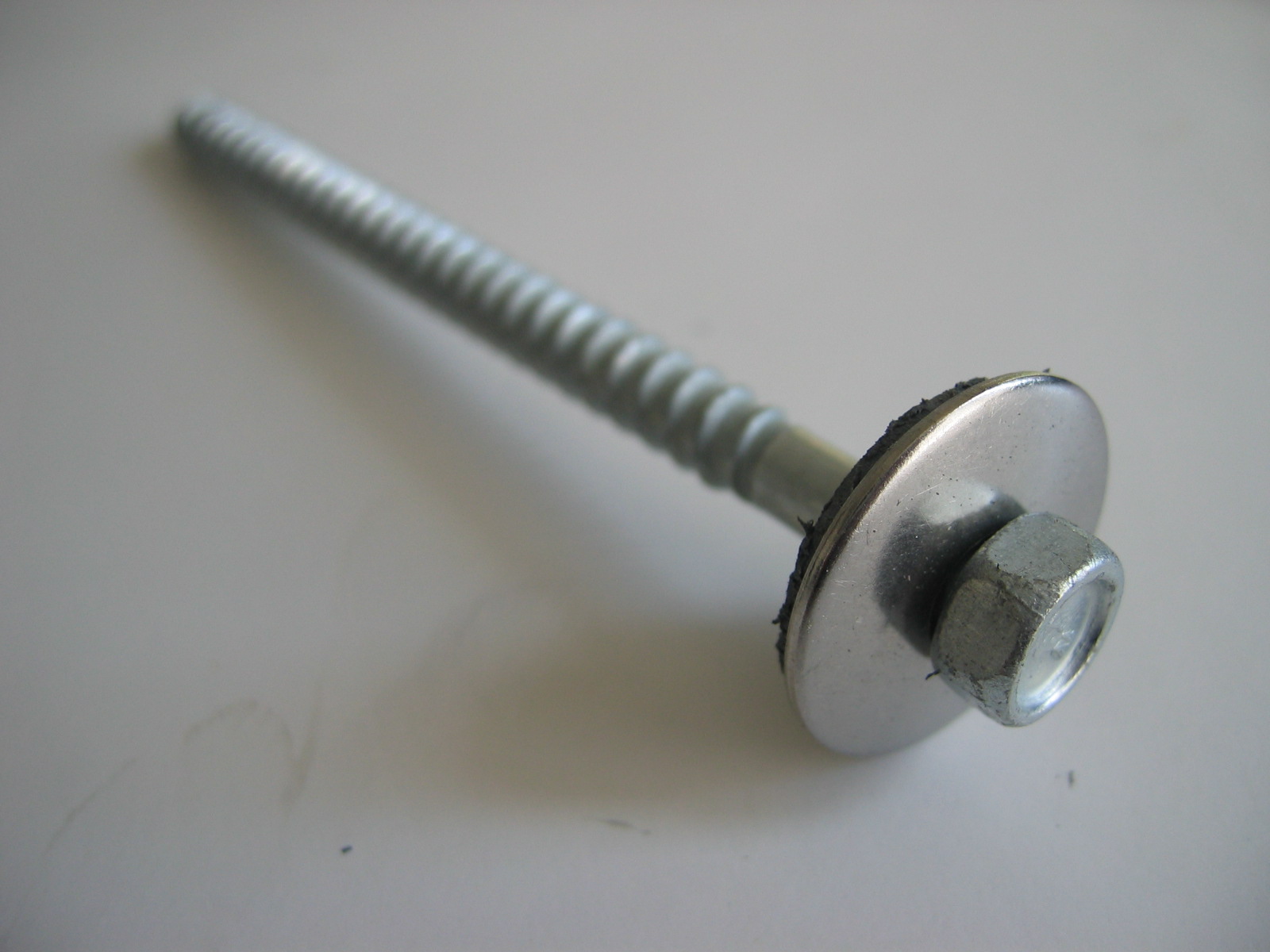

hier 6,5 x 90 VA mit 22mm Dichtscheibe (mit Gummiedichtung)

6,5 x

13 mm

( nur Edelstahl V2A )

6,3 / 6,5 x

16 mm



6,3 / 6,5 x

19 mm



6,3 / 6,5 x

25 mm



6,3 / 6,5 x

32 mm



6,3 / 6,5 x

38 mm



6,3 / 6,5 x

50 mm



6,3 / 6,5 x

64 mm



6,3 / 6,5 x

75 mm



6,3 x

80 mm

( nur Edelstahl V2A )

6,3 / 6,5 x

90 mm



6,3 / 6,5 x

100 mm



6,3 / 6,5 x

115 mm



6,3 / 6,5 x

130 mm



6,3 / 6,5 x

150 mm



6,3 / 6,5 x

175 mm



6,3 / 6,5 x

200 mm



6,3 / 6,5 x

220 mm



Weitere Abmessungen auf Anfrage.

Fassadenschraube Typ A

Typ A mit Dichtscheibe

Fassadenschraube Typ BZ

Typ BZ mit Dichtscheibe

IMG_3696

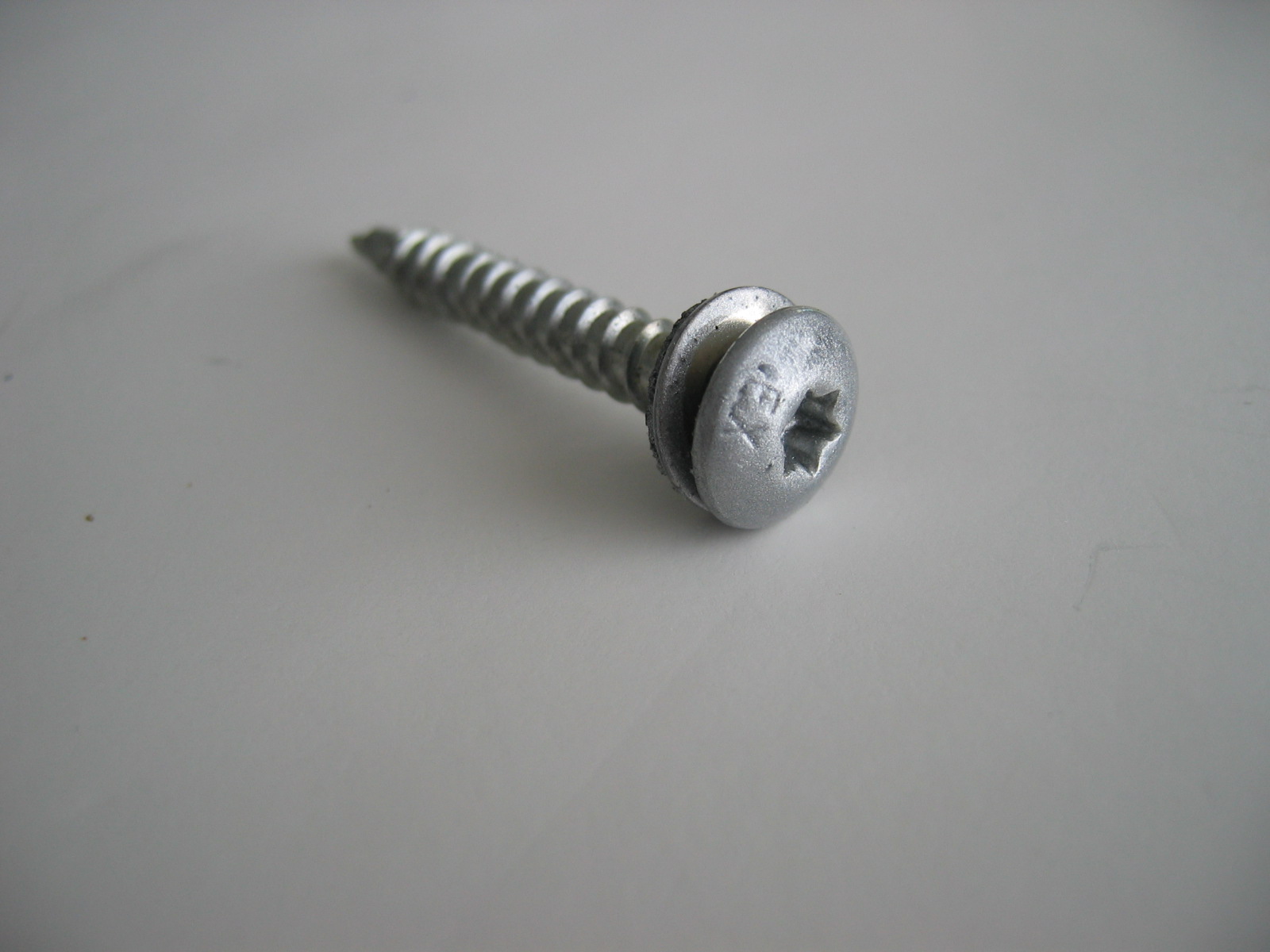

5,5 x 38 mm VA Bimetall    Torx-Antrieb und reduzierter Bohrspitze
in RAL 9006 beschichtet
als Standardbefestigungsschraube für Alu-Welle 18/76 RAL 9006

Kalotten

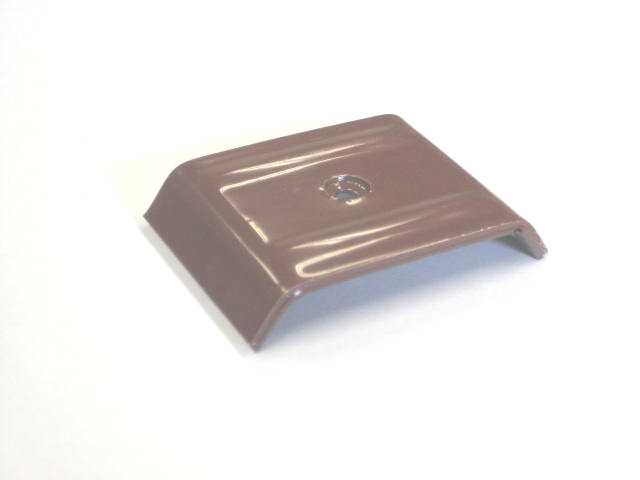

Kalotten als große Unterlagscheibe

Img_4988
Img_4989

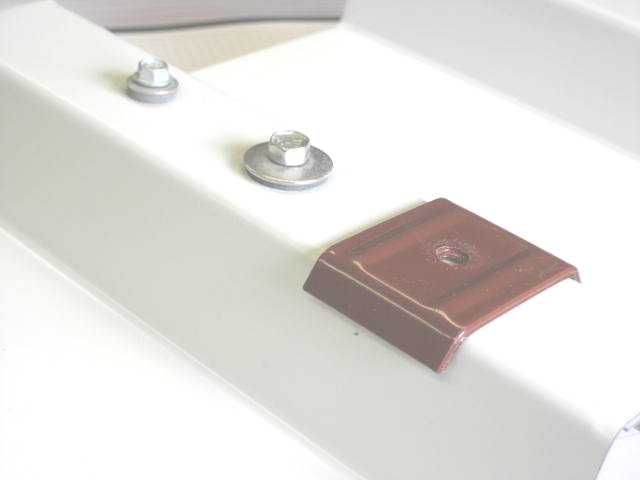

Hier ist die Kalotte zur Veranschaulichung auf die Sicke gelegt
Die Befestigungsschraube fehlt noch !
